多波束測深系統，又稱為多波束測深儀、條帶測深儀或多波束測深聲吶等，最初的設計構想就是為了提高海底地形測量效率。與傳統的單波束測深系統每次測量只能獲得測量船垂直下方一個海底測量深度值相比，多波束探測能獲得一個條帶覆蓋區域內多個測量點的海底深度值，實現了從“點—線”測量到“線—面”測量的跨越，其技術進步的意義十分突出。

工作原理：

多波束測深系統能夠有效探測水下地形，得到高精度的三維地形圖。

多波束測深系統的工作原理是利用發射換能器陣列向海底發射寬扇區覆蓋的聲波，利用接收換能器陣列對聲波進行窄波束接收，通過發射、接收扇區指向的正交性形成對海底地形的照射腳印，對這些腳印進行恰當?shù)奶幚恚淮翁綔y就能給出與航向垂直的垂面內上百個甚至更多的海底被測點的水深值，從而能夠精確、快速地測出沿航線一定寬度內水下目標的大小、形狀和高低變化，比較可靠地描繪出海底地形的三維特征。

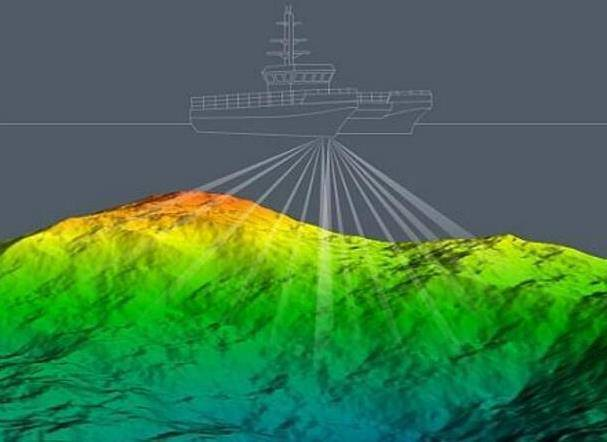

多波束系統示意圖

多波束系統是由多個子系統組成的綜合系統，對于不同的多波束系統，雖然單元組成不同，但大體上可將系統分為：

1、多波束聲學系統（MBES）

2、多波束數據采集系統（MCS）

3、數據處理系統和外圍輔助傳感器

武漢世隆科技有限公司，創造性的將多波束測深系統集成到我們開發的無人船上，SL-M多波速3D雙體測繪水文無人船能獲取測深數據，具有側掃下掃加聲吶探測功能，提供下方水域和水底3D視圖,圖像像照片一樣逼真 。廣泛應用于河流、水庫、湖泊、海洋測流或測繪等

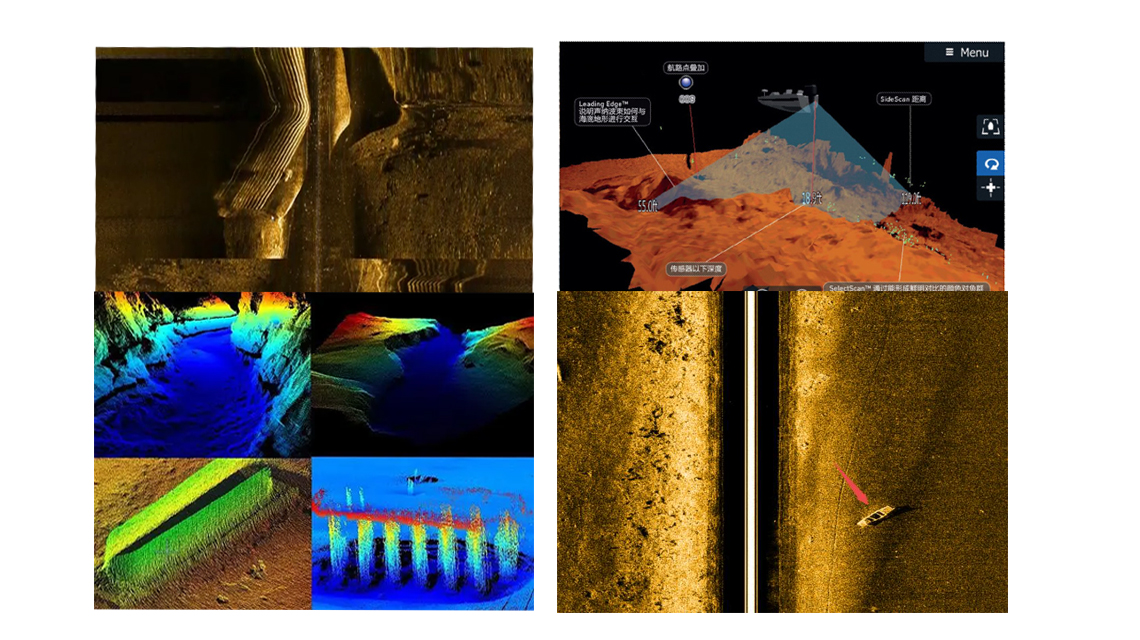

SL-M多波速3D雙體測繪水文無人船結果展示

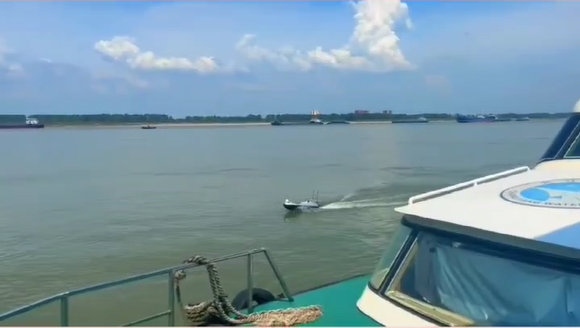

SL-M多波速3D雙體測繪水文無人船長江測繪現場
